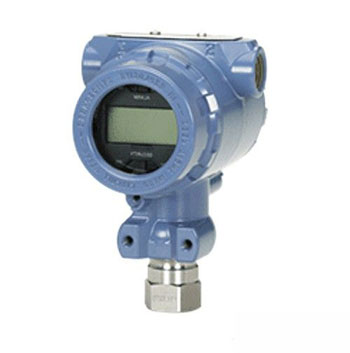

產品名稱：3051TG羅斯蒙特壓力變送器
添加時間：2013-07-18 17:15:37
推薦度：

介紹：

3051TG羅斯蒙特壓力變送器是經過40年電力行業考驗的羅斯蒙特壓力變送器中的常用產品之一。具有高可靠性、長期穩定性和易于維護的設計。羅斯蒙特壓力變送器無論從設計到安裝，從維護到操作都能實現優化的測量概念。

一、產品概述：

羅斯蒙特的3051TG壓力變送器，3051TAJ壓變送器集傳感器、電子技術與單隔離膜片設計與一體，實現表壓和J壓測量的校驗量程從0.3到10000psi 。3051T型壓力變送器工作原理：工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中芯的傳感膜片上。3051壓力變送器傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化（對于3051GP壓力變送器，大氣壓如同施加在傳感膜片的低壓側一樣）。3051APJ壓變送器，低壓側始終保持一個參考壓力。傳感膜片的大位移量為0.004英寸（0.1毫米），且位移量與壓力成正比。兩側的電容J板檢測傳感膜片的位置。傳感膜片和電容J板之間電容的差值被轉換為相應的電流，電壓或數字HART（高速可尋址遠程發送器數據公路）輸出信號。

二、技術參數：

總體性能：±0.15%FS

精度：±0.075%FS

J對壓力：校驗量程從0.3至10000psi

表壓：校驗量程從0.3至10000psi

不銹鋼與哈氏合金C^R過程隔離膜片

單隔離膜片設計

灌充液：硅油與惰性油

可選DIN與Autoclave相配的過程連接

三、選型指南：

型號

變送器類型

3051TG
3051TA

表壓變送器
J對壓力變送器

代碼

壓力范圍

3051TG

3051TA

1
2
3
4
5

0-0.3至0-30psig(0-2至0-207kPa)
0-1.5至0-150psig(0-10至0-1034kPa)
0-8至0-800psig(0-55至0-5516kPa)
0-40至0-4000psig(0-276至0-27579kPa)
0-2000至0-10000psig(0-13800至0-68900kPa)

0-0.3至0-30psig(0-2至0-207kPa)
0-1.5至0-150psig(0-10至0-1034kPa)
0-8至0-800psig(0-55至0-5516kPa)
0-40至0-4000psig(0-276至0-27579kPa)
0-2000至0-10000psig(0-13800至0-68900kPa)

代碼

輸出

A
M⁽¹⁾

4-20mA，帶有基于HART協議的數字信號
低功耗，1-5Vdc，帶有基于HART協議的數字信號(0.8-3.2Vdc輸出，用選項代碼C2)

代碼

過程連接型式

2A
2B
2C
2F

1/4-18NPT陰螺紋
1/2-14NPT陰螺紋
G^1/2AA DIN 16288陽螺紋(僅限量程1-4，SST)
錐形和螺紋式，適用于F-250-C型蒸壓器Autoclave(包括壓蓋與篩，僅限量程5SST)

代碼

隔離膜片

過程連接液件材料

2⁽²⁾
3⁽³⁾

316L SST
316L SST

哈氏合金C-276
哈氏合金C-276

代碼

灌充液

1
2

硅油
惰性液(Fluorinert FC-43)

代碼

外殼材料

導線管入口尺寸

A
B
C
D
J
K
L

鋁，聚氨酯涂層
鋁，聚氨酯涂層
鋁，聚氨酯涂層
鋁，聚氨酯涂層
SST
SST
SST

1/2-14NPT
M20×1.5(CM20)
PG13.5
G1/2
1/2-14NPT
M20×1.5(CM20)
PG13.5

羅斯蒙特3051TG/TA壓力變送器典型型號:
3051TG1A2B21AB4K5M5
3051TG2A2B21AB4E5M5
3051TG2A2B21AB4M5
3051TG3A2B21AB4K5M5
3051TG4A2B21AB4K5M5
3051TA1A2B21AB4K5M5
3051TA2A2B21AB4M5
3051TA2A2B21AB4M5
